说说DIY 电脑怎么选电源？分享下我懂得的一点点

DIY 电脑怎么选电源？

这个问题可以简单说几句，再给几个建议的购买链接；也可以长篇大论。

这次选择长篇大论。

首先，大家要知道是电源的ATX3.0规范要来了。它是为了应付以后的高端显卡，增加了16针的接口，叫做””（12V High ），仅需要一根供电线就可满足RTX 的供电需求，因为它最高可以支持600w的功率。是的，下代顶级显卡是个大核弹！当然此外有更好的抵抗峰值功耗性能，低负载下能效更好等等优点。

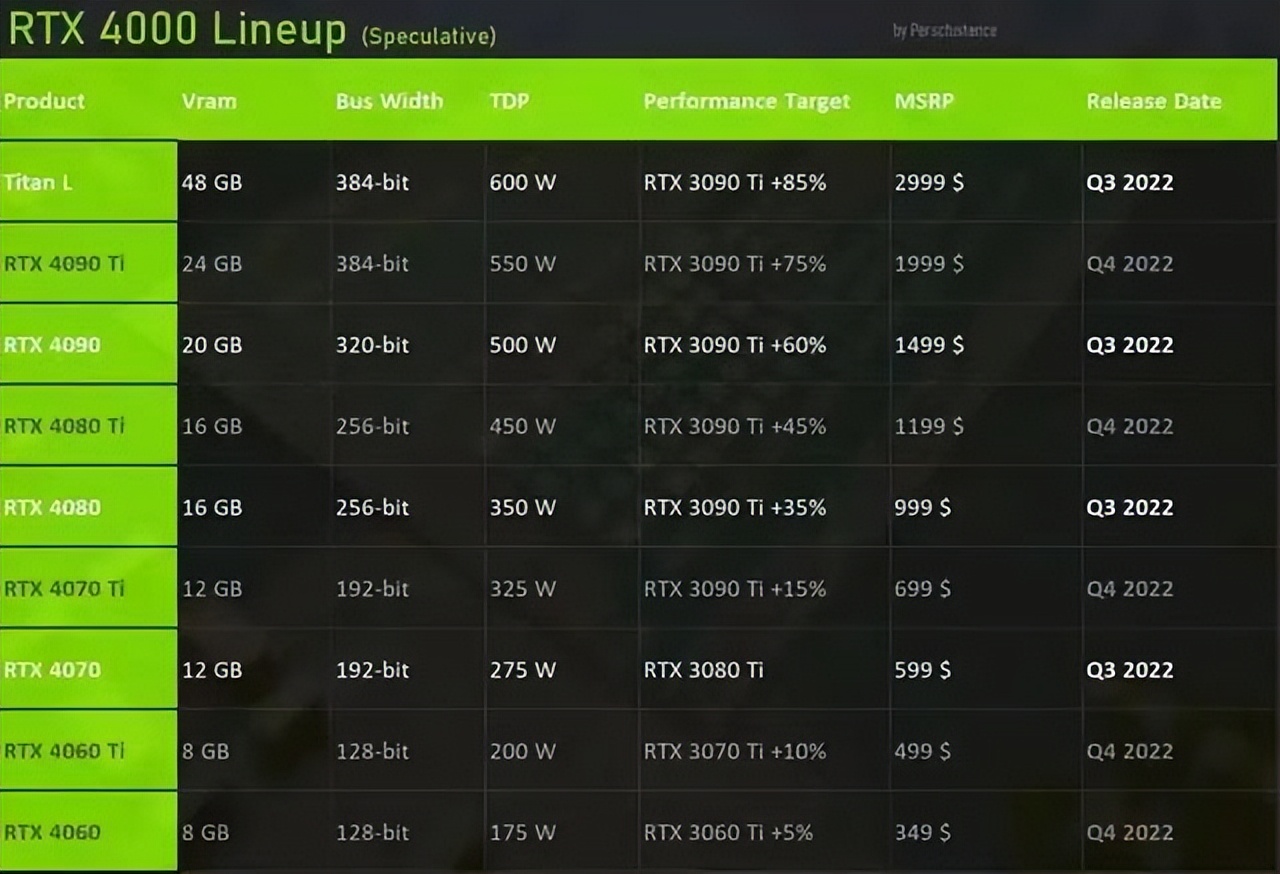

网传图，不一定可靠，仅供参考。

虽然各家都准备好了ATX 3.0 电源，但毕竟显卡还没开卖，基本都是字面发布。刚上市肯定也都是高端型号，不是一般消费者能玩得起的。另外还有一种 2.0 电源标准，也是推广缓慢。所以先要明确的一个点就是等不到新电源？

如果选择等就不用往下看了，因为这篇还是重点来聊传统电源！

目前在售的电源基本都是按 2.31版来执行的，对转换效率、节能和环保指标（功率因数）都有具体的要求，这里也不详细聊了，对于您的选购电源也没啥实际帮助，所以还是说点有用的！

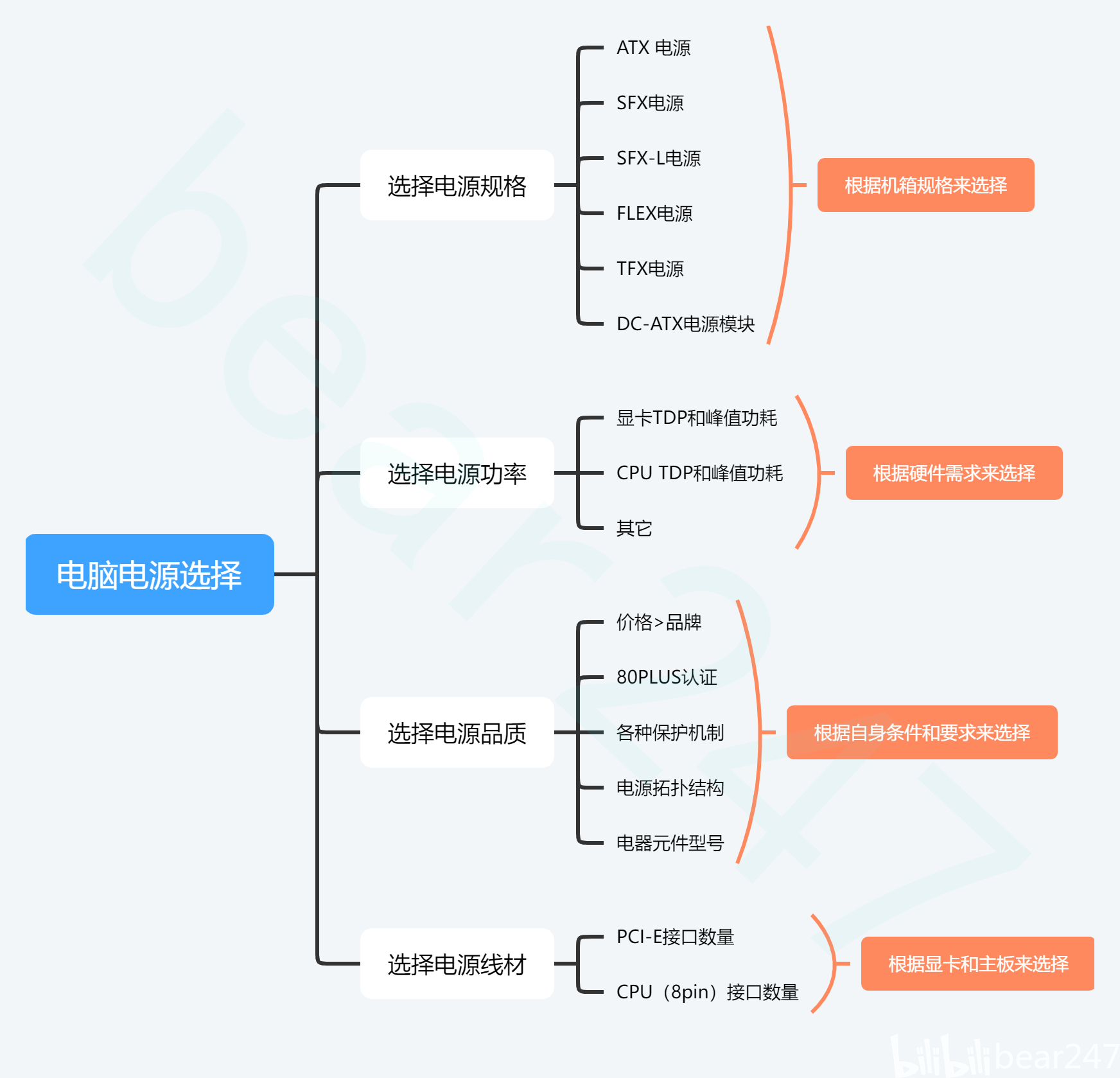

我的介绍思路大致是这样的

第一个要明确的问题是你需要一个什么规格的电源，因为不同机箱能装入电源规格是不同的，如果瞎买可能出现装不进机箱的尴尬。

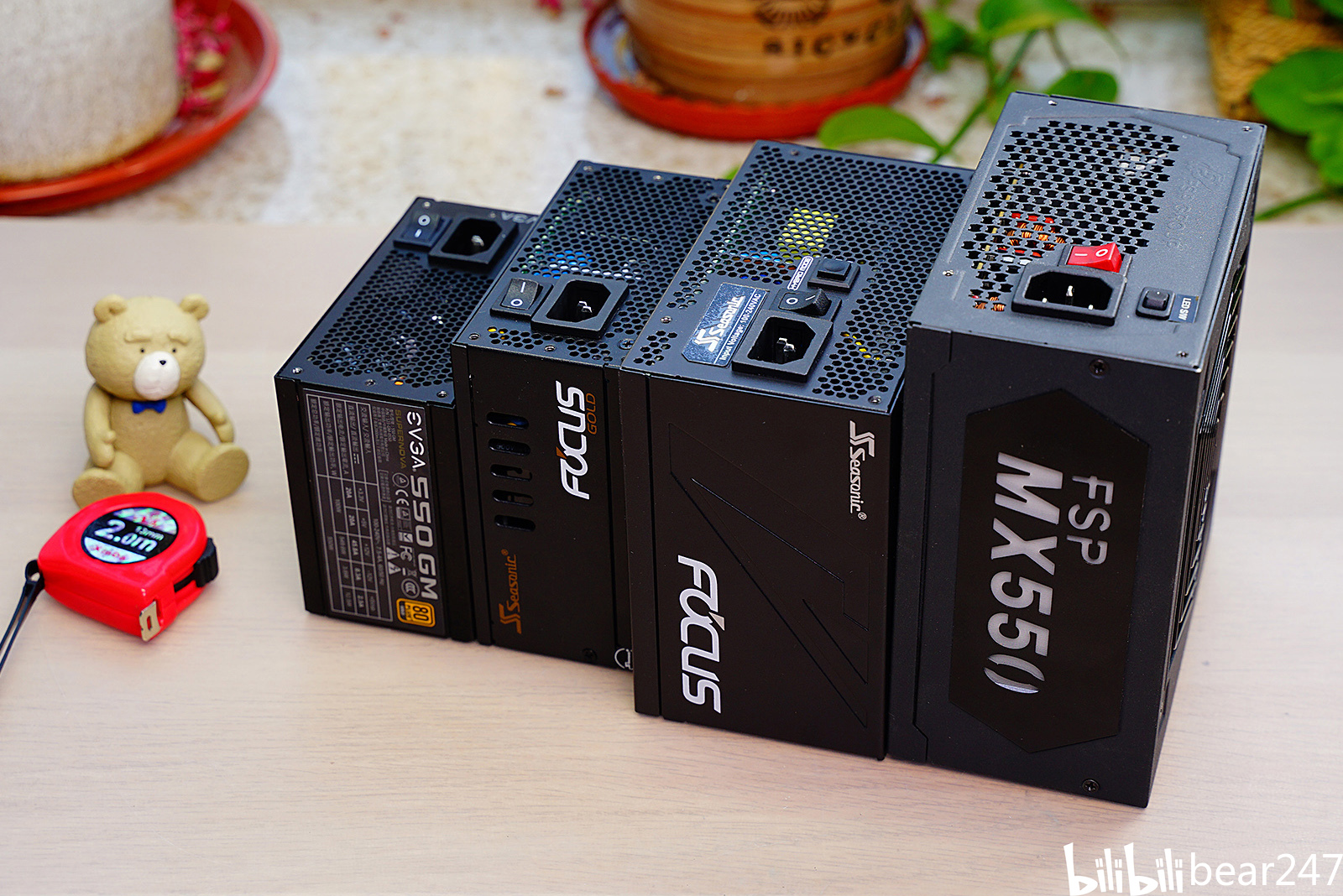

PC电源的中杯、大杯、特大杯（电源规格）

ATX 电源

ATX电源无疑是最为普及的PC电源，是随着ATX主板而出现的。ATX规范是公司在1995年提出的一个工业标准，随着PC硬件供电需求的发展，ATX的规范也经过多次的升级，比如主板电源从升级到，CPU电源从4pin升级到8pin。虽然技术标准的变化是非常大的，但公认的标准尺寸为。

但现在很多mini机箱也能装ATX电源，所以现在很多大厂也都在致力于小型化，海韵有长的千瓦电源；全汉等也推出长的千瓦电源！

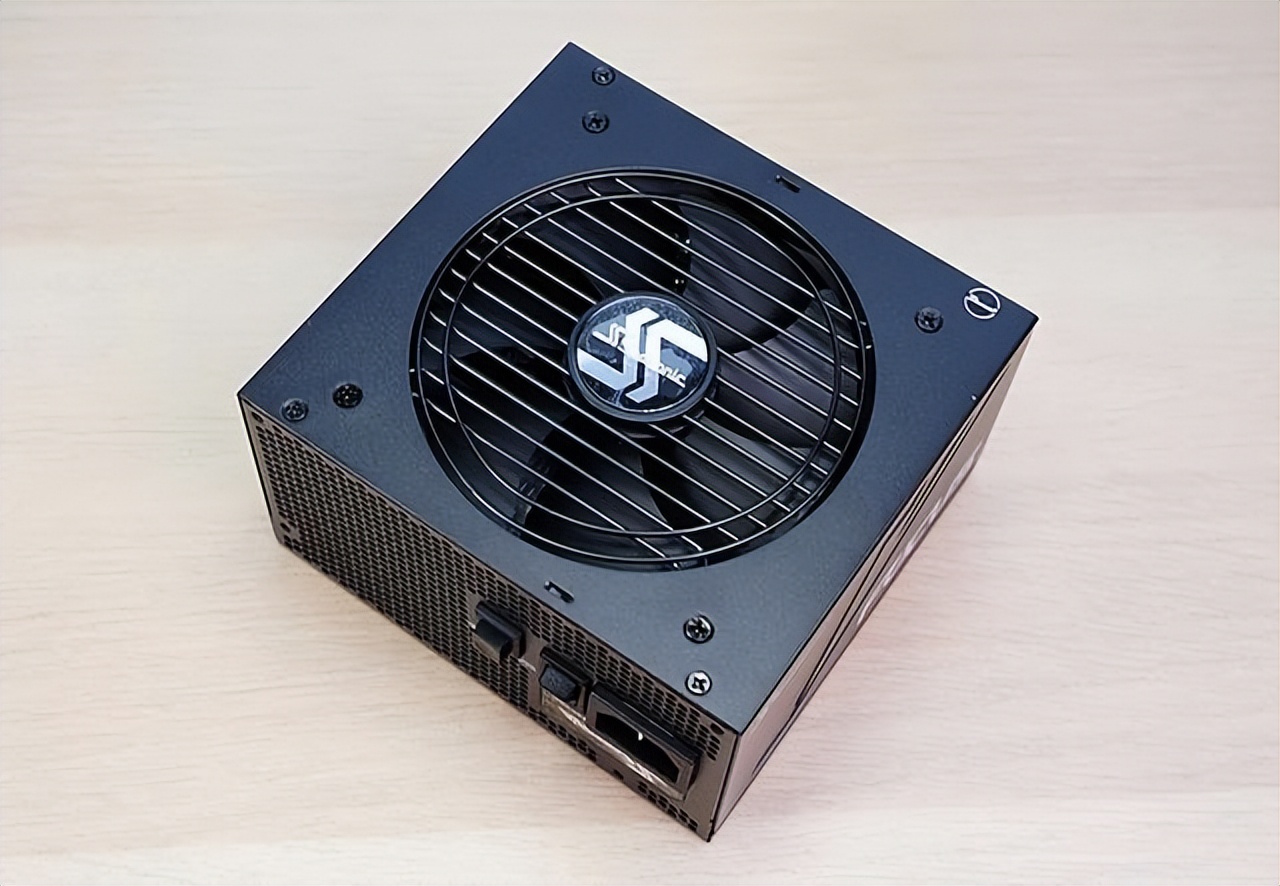

海韵

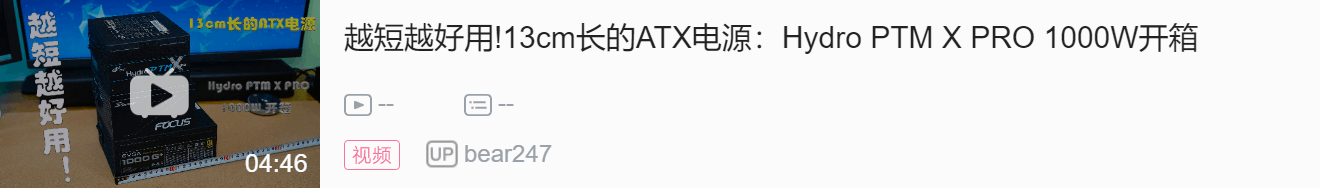

一个13cm长ATX电源的开箱，有兴趣可以看看：

SFX电源

随着mini主机的兴起，SFX（ Form ）电源热度也不断升高。但早期它其实被叫作 ATX电源，顾名思义它其实是为了配合当时（1997年）新推出的主板而诞生的，尺寸为.5mm。但在MATX（机箱）上它却并没有什么发挥的机会，因为使用ATX或者SFX电源，MATX机箱体积上并不会差很多。

转机是ITX主板的出现，随后越来越多的ITX机箱为了追求更小的体积，只能使用SFX电源，SFX电源起死回生了！现在多家厂商的SFX电源功率都到了850w，甚至千w。效率上也可以做到很高，性能水平上基本可以做到和ATX电源一致。相比其它形式的mini电源，SFX电源无疑在零售型号货源和保修上更有保证，唯一的缺点就是价格较高，讽刺的是当年推出 ATX电源的一大目的可是为了降低制作成本！

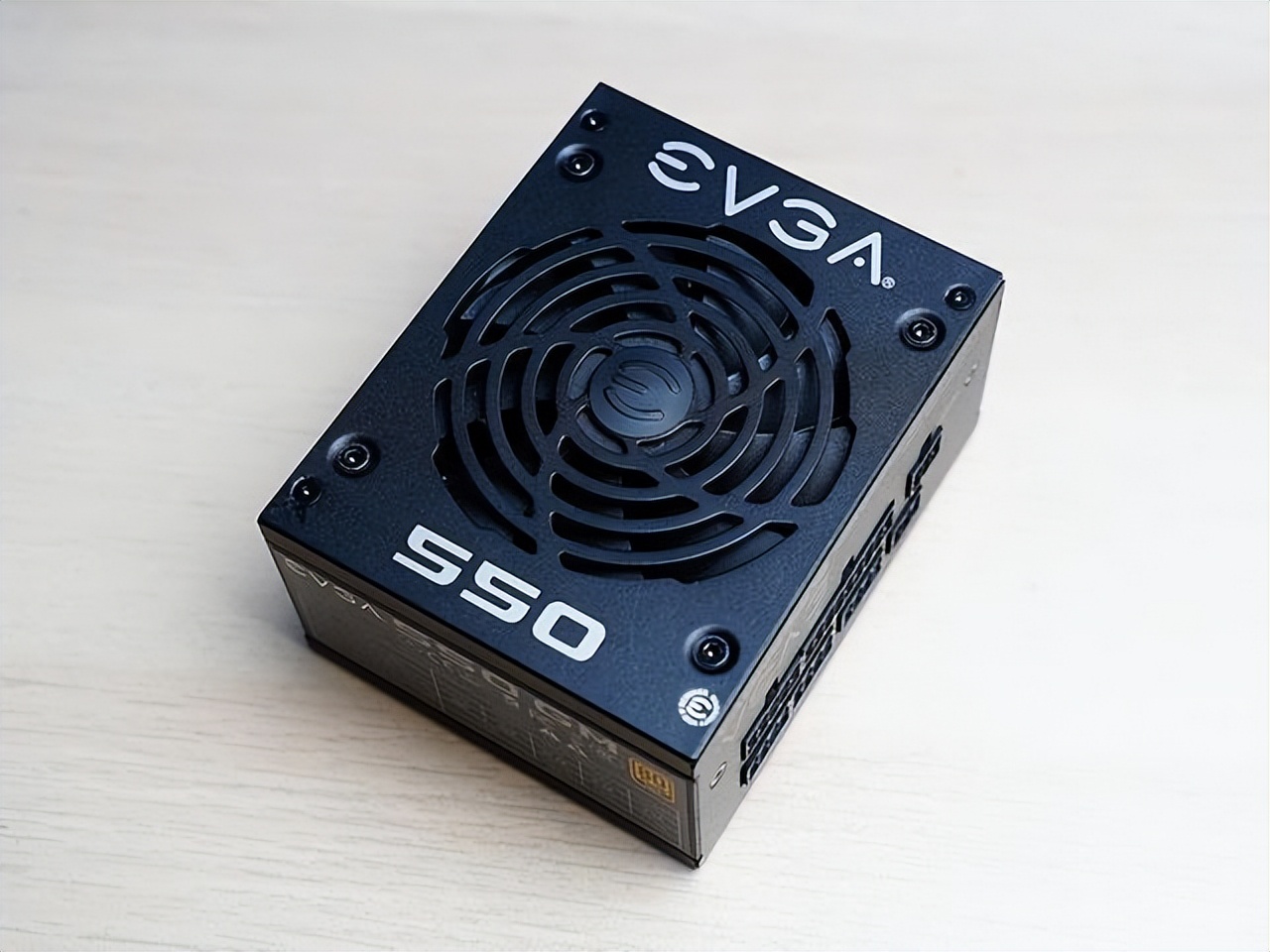

EVGA

SFX-L电源

作为SFX的加长版，尺寸.，配备了12cm的散热风扇，相比SFX的8~9cm散热风扇无疑要更加静音。

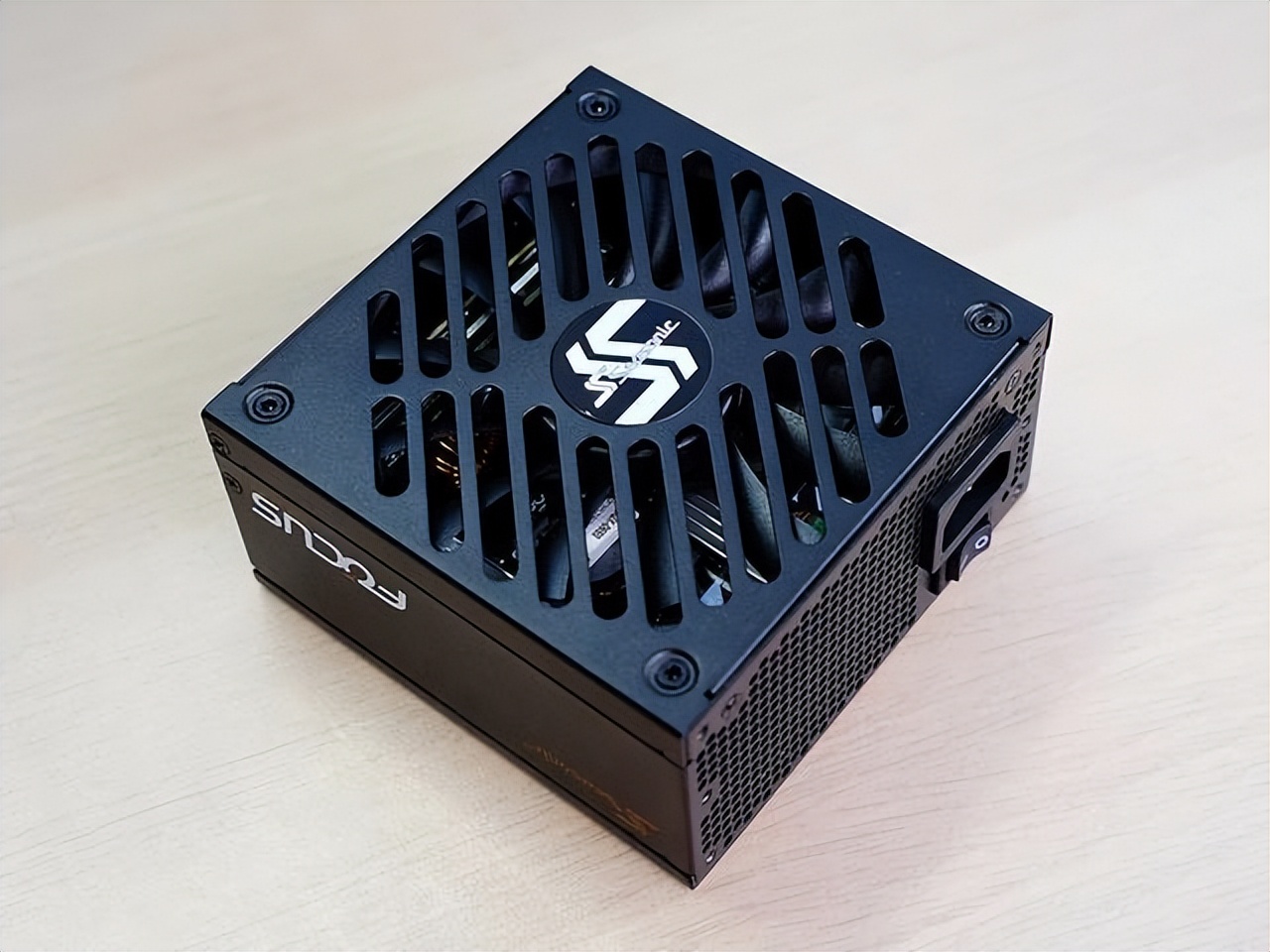

海韵SGX-650

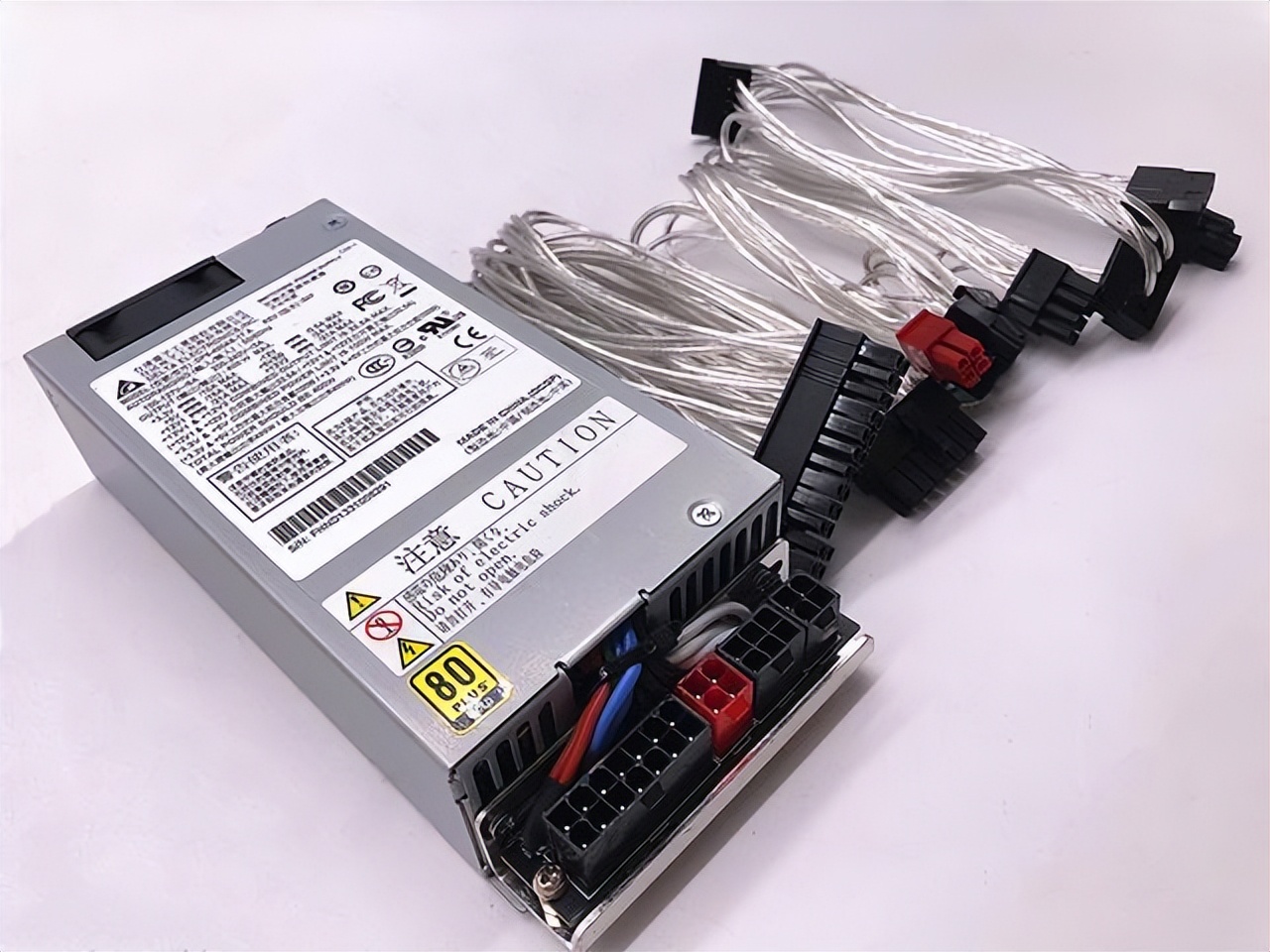

FLEX电源

mini电源的另一大主力军是FLEX电源。起源于1999年推出的Flex-ATX主板，该主板规格为229×，小于MATX主板，FLEX即。FLEX电源尺寸为150×81.5×40.5mm，体积上相比SFX电源更小。用于定制机，NAS机、小型服务器，工控机，品牌mini机等领域。最近有些小众mini机箱设计成使用这种电源，所以也有些热度了！现在售卖的大多数是二手拆机的，还有被商家改成模组的，好像全汉是有全新的在卖。

由于采用4CM风扇，散热不好，高负载下的4CM风扇高转速带来的噪音要远大于SFX电源的8~9cm风扇和SFX-L电源的12cm风扇。FLEX瓦数也还可以，高点的见过500w~600w的，但考虑到其散热和噪音，作为NAS机，或主流mini主机的电源还可以，作为高性能的游戏小钢炮主机就不太合适了。

FLEX电源的另一个名称是小1u电源，据说：u(unit的缩略语)是服务器系统的一个度量单位，1U等于1.75英寸，也就是4.，2u则是1u的2倍为8.89cm。严格上说FLEX机箱是不能安装1u电源的，即FLEX电源其实和1U电源是没有关系的，小1U只是国内俗称，国外没有这种叫法。

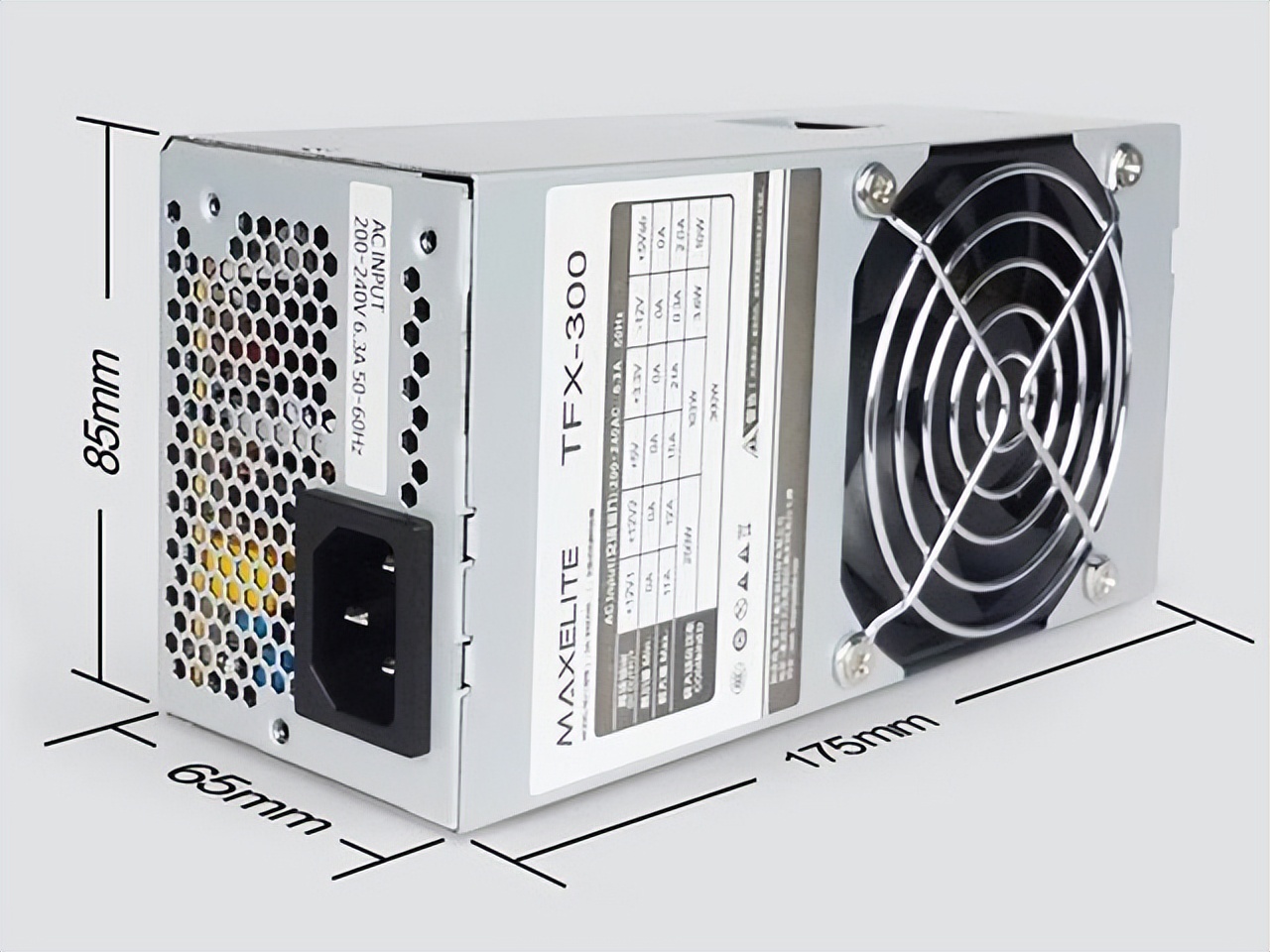

TFX电源

TFX电源尺寸为，呈长条形，配备了8cm风扇，所以理论上的噪音表现应该会比FLEX电源好，也是没有大瓦数的电源，大概也就是300~400w。也是作为OEM产品应用在NAS机或者品牌迷你机上，当然也有极少数的定制机箱采用TFX电源的设计，在tb上也是能买到二手拆机货的，新的零售产品还是比较少的。

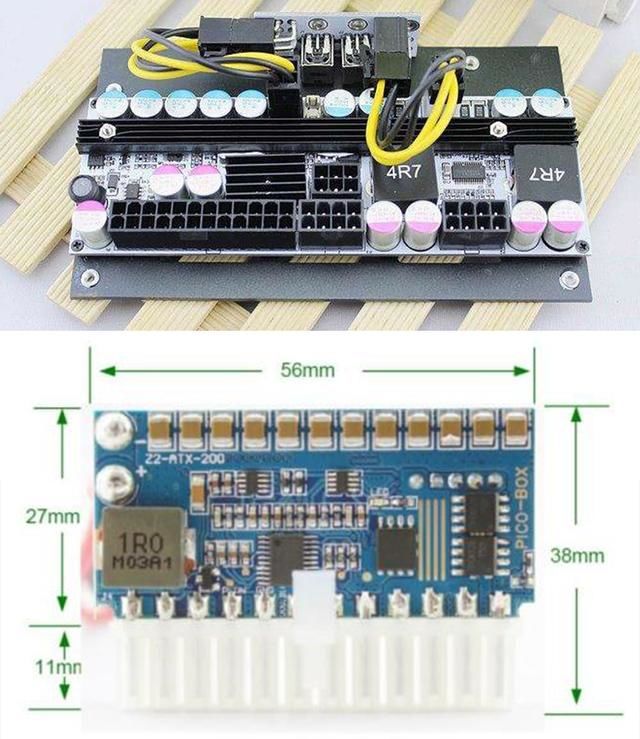

DC-ATX电源模块和DC-ATX直插模块电源

这两种都非常小，特别是直插可以做到基本不占用空间。为啥能做到这么小？没有外壳和散热风扇是一个原因，更大的原因其实是它不是一个完整的电源。DC意味着它只处理直流电，即把高压直流变为低压直流（DC-DC）。交流电变直流电的部分全要靠适配器！所以这种模块电源只能搭配适配器使用。

DC-ATX电源模块部分确实很小，但是如果加上必须的适配器就不算小；价格上也是同理：DC-ATX电源模块部分不算太贵（用料好的高瓦数还是挺贵的），但是如果加上必须的适配器部价格也不便宜了。效率上DC-ATX模块部分损耗是非常小的电脑电源怎么选，但更大损耗是发生在适配器中的变压部分。

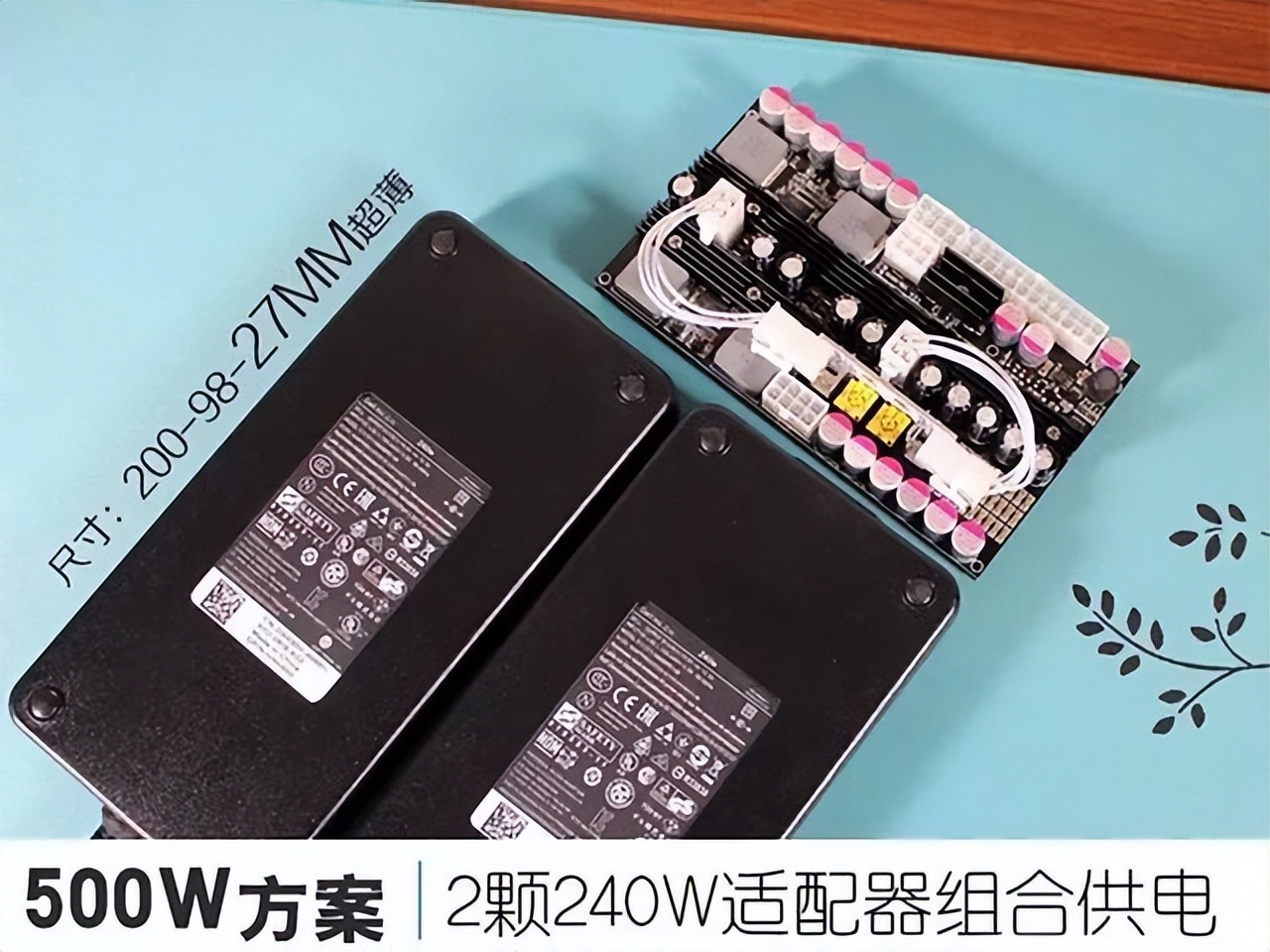

这种电源一般适合在200~300w以下使用，不是不能做大的，只是一般的适配器功率都不大（大的就特别贵），如下面500w的方案使用了2个大砖头的适配器，画面的风格还是很奇怪的。

这种电源一般没有大厂来生产，质量和质保都不好保证，散热也只能是被动散热（优点是电源部分无噪音），机箱的风道结构也要尽量合理才能满足长期使用的条件。如果作为超低功耗的主机来使用还可以，大功率的主机就不建议使用了。

解决了第一个问题，再来看第二个问题，

你需要多大瓦数的电源呢？（电源功率）

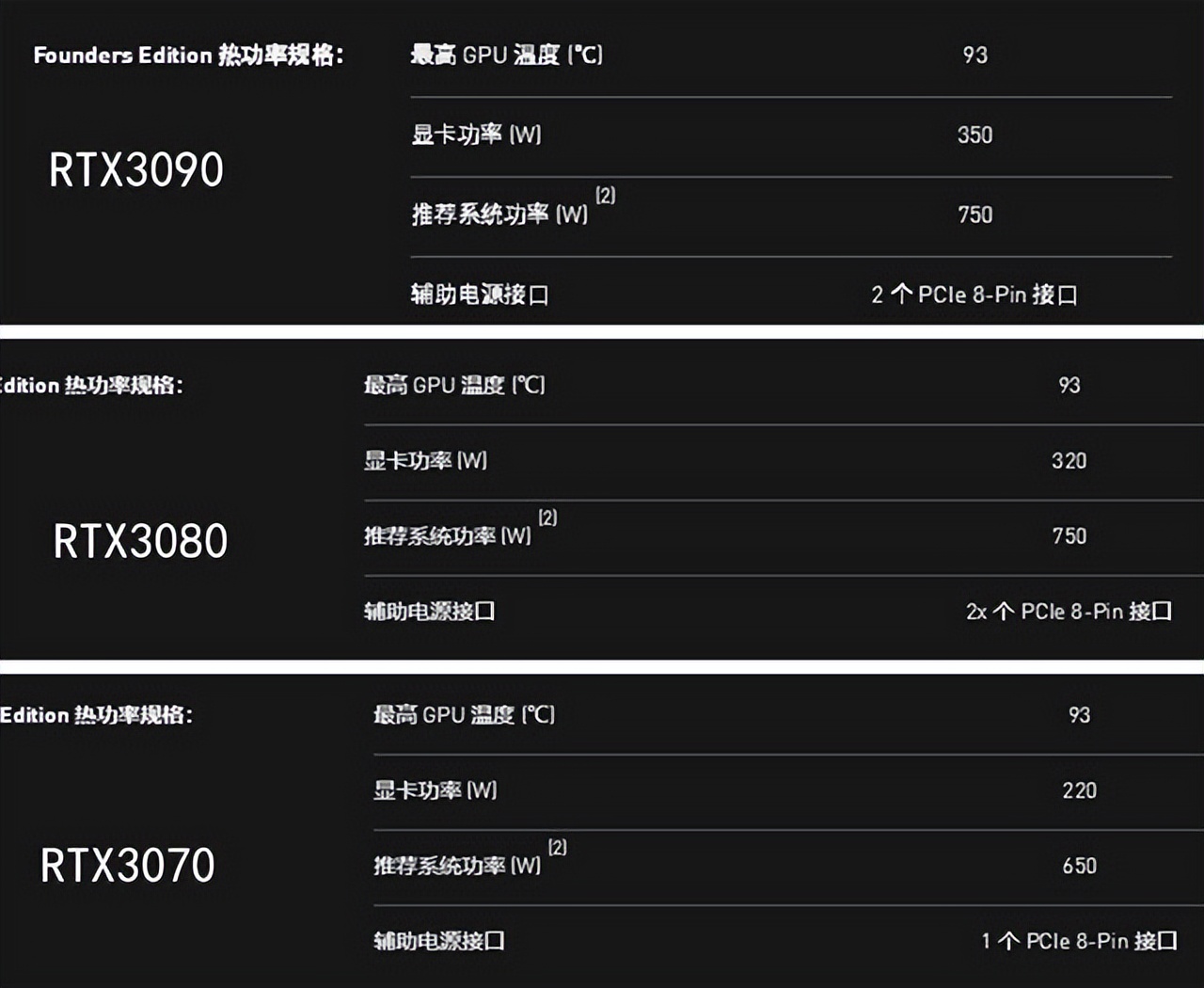

如果你是以游戏为主，建议优先考虑显卡的功耗，比如N卡就有官方建议使用电源功率，TDP只有350w的建议你使用750w的电源。

其实我也自己测试过,玩个游戏自己用功耗表测试也就是500w+，为啥官方这么保守呢？ 因为还有种东西叫峰值（瞬时）功耗

由于芯片拥有更多的晶体管，更先进的工艺制造更窄的栅长，栅极二氧化硅绝缘层会变得更薄，漏电功耗占比加大。所以高性能芯片的峰值功耗越大，性能一般芯片的峰值功耗反而小。比如在中，大核心是从3080开始的，这种高端显卡的峰值功耗就会比较高。

峰值功耗由于持续时间短，一般的功耗表可测不出来（采样率不高），得用高采样率的测试设备才能测试到最真实的值。

▼

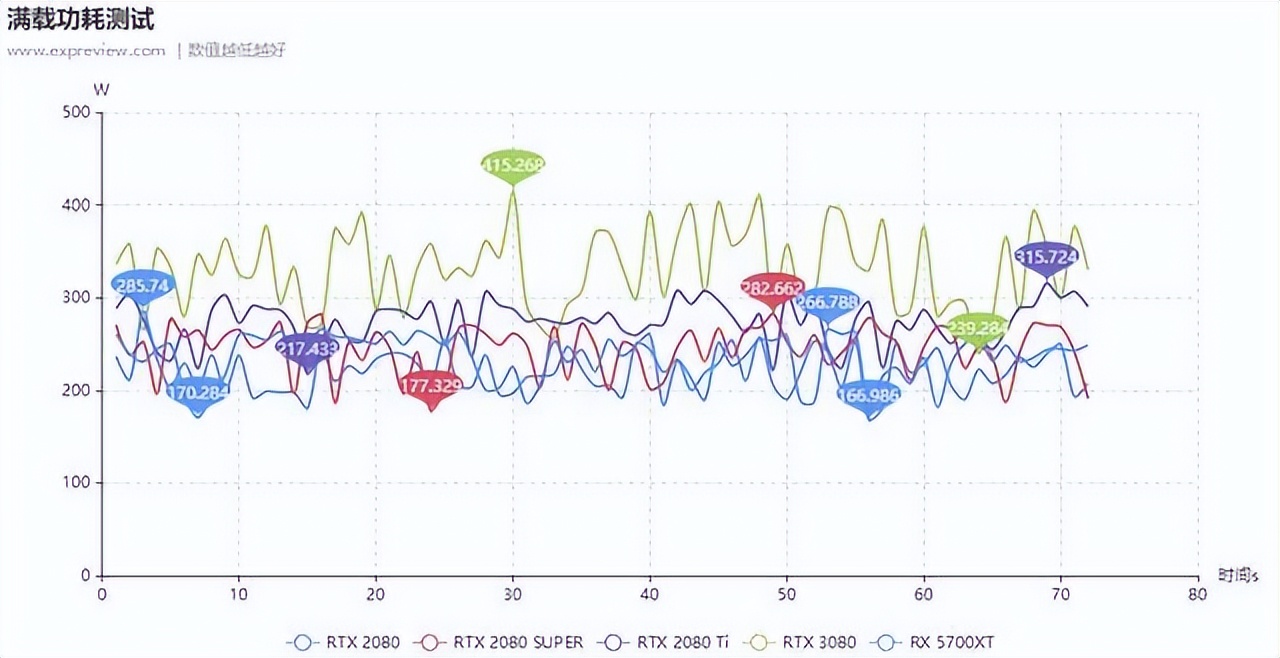

超能在的测试中采用了PCAT（每0.1秒检测一次功耗的），显卡最大功耗采用了 Fire 压力测试，测定的瞬时功耗最高到过415W，超了TDP大概100w。

▼

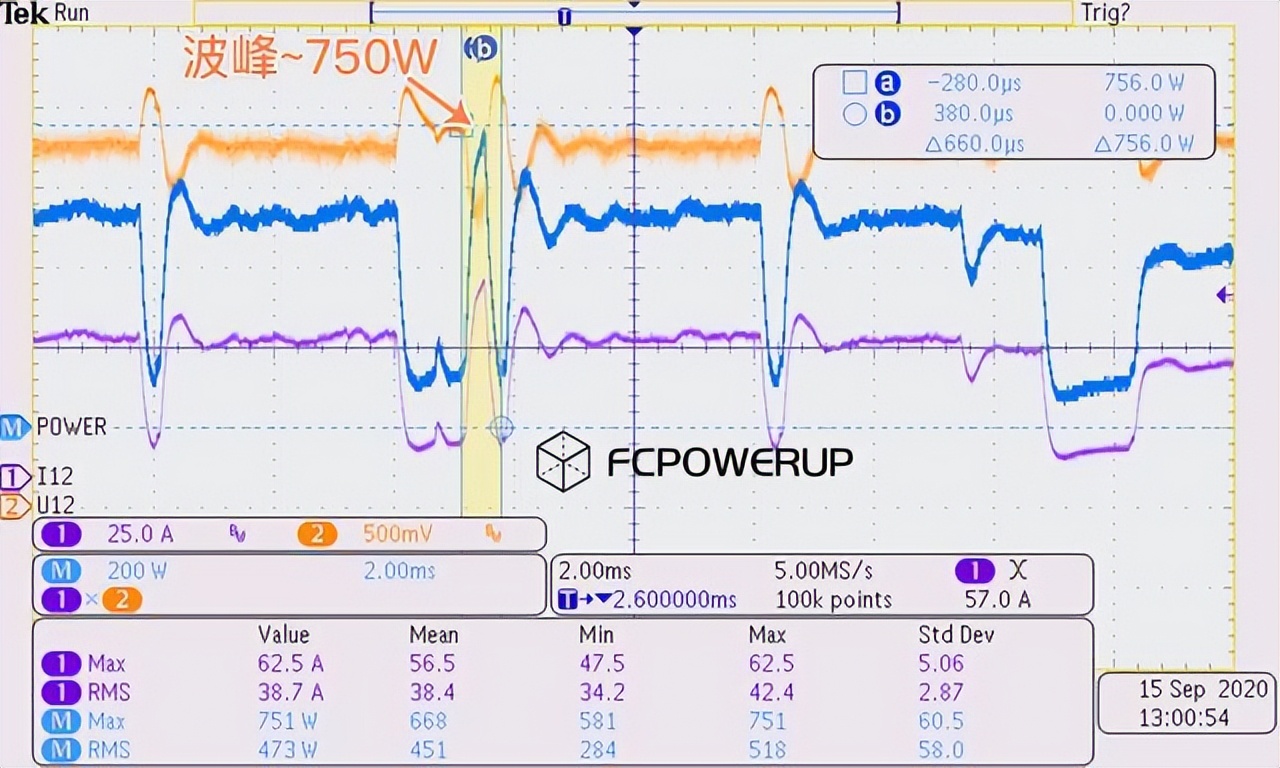

使用了示波器截图为单显卡测试的结果电脑电源怎么选，采样率更高。显卡最大功耗采用了按住空格键的方法，测得了峰值功耗Peak值约750W ，这个数值基本是TDP的快2倍了！当然这种测试方法很极端，而且这个值持续的实际只有，相当的短。

不光显卡有峰值功耗，CPU也是有的。

牙膏厂CPU的95w/125w的TDP，烤个机就到200多w了，吐槽TDP的意义不大，但其实酷睿系列的功率极限( )一共有4档，功率从小到大依次是PL1、PL2、PL3、PL4。

PL1即平均功率，差不多就是TDP功率；

PL2即超过PL1之后的功率极限，对应 2.0状态下的功率；

PL3是一个更高的功率极限；

PL4就是一个不可逾越的。

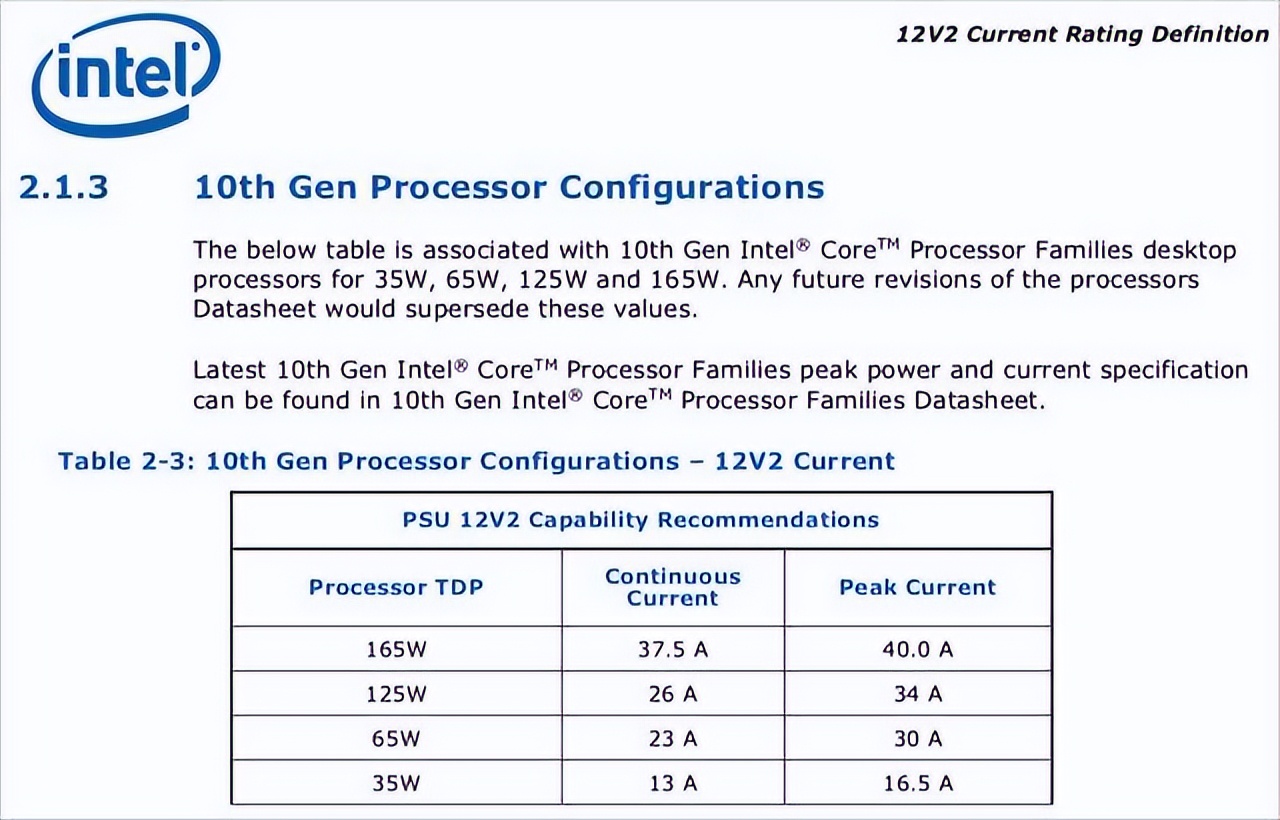

而且牙膏厂给出了明确的供电电流需求，所以根据峰值电流其实是可以算出不同状态下的功耗。

只看TDP来算主机功率还是不太靠谱，有条件的话，余量肯定是越大越好。

当然余量留多大，都是个人意见，并不能算百分百的正确。这里提出我也提供一个自己的公式，仅供参考吧！

对于大核心显卡（如/3090），在计算显卡功率时把官方给的TDP再加上100w；而最终选择的电源额定功率值X1.3（取个OPP的平均值）可以包住2倍的/3090的TDP即可。

OPP：过载保护，限制最大输出功率；现在电源的OPP一般在额定功率的110%~160%，OCP超载电流的值也差不多是这个范围，也就说电源都可以超载使用，当然承受的超载时间是非常短的，通常以几百微秒μs或者几ms毫秒计。

一般游戏时的CPU负载并不会高，也就是TDP的水平吧，所以就取CPU的TDP，另外其它主板、内存等等的功耗算为50w，如果你风扇，灯特别多也可以取100w。

举几个例子说明下：

（1）165w TDP的CPU：比如I9-之类的，搭配。

[（165w+50w）+（350w+100w）]/0.8=831w，除0.8是为了实际功率在所选电源额度功率的80%，作为余量（也可以取70%）。

峰值功耗为（165w+50w）+=915W，850w电源按1.3的OPP算为，也完全能包住峰值功耗。

（2）125w TDP的CPU：比如I7-之类的，搭配。

[（125w+50w）+（320w+100w）]/0.8=744w，

峰值功耗为（125w+50w）+=815W，750w电源按1.3的OPP算为975w，也能包住峰值功耗。

（3）65w TDP的CPU：比如I5-/5600之类的，搭配。

[（65w+50w）+（320w+100w）]/0.8=668w，

峰值功耗为（125w+50w）+=755W，650w电源按1.3的OPP算为845w，也能包住峰值功耗。

其它型号可以自行带入计算，小核心显卡的峰值功耗可以算得小一些，比如~50W，再次要强调这只是小熊的一家之言，而且由我公式计算电源功率更加保守，是的，我是保守派，因为我怕担责任！

最后一个问题是

如何来辨别电源的品质

最简单的办法肯定就是卖最贵的了。

有人说看品牌，其实很多知名品牌都是代工生产，其背后代工厂像益衡、乔威可能你都没听说过。也别看不起国产厂商，很多海盗船的很多电源都是长城代工的。所以看品牌还不如看价格，代工厂也是给多少钱，就给你什么价格的方案了！

再谈谈性价比，个人认为每w不到1元都有性价比，当然具体问题还得具体分析，比如保修用料方案等等，所以还是来展开聊聊这个问题。

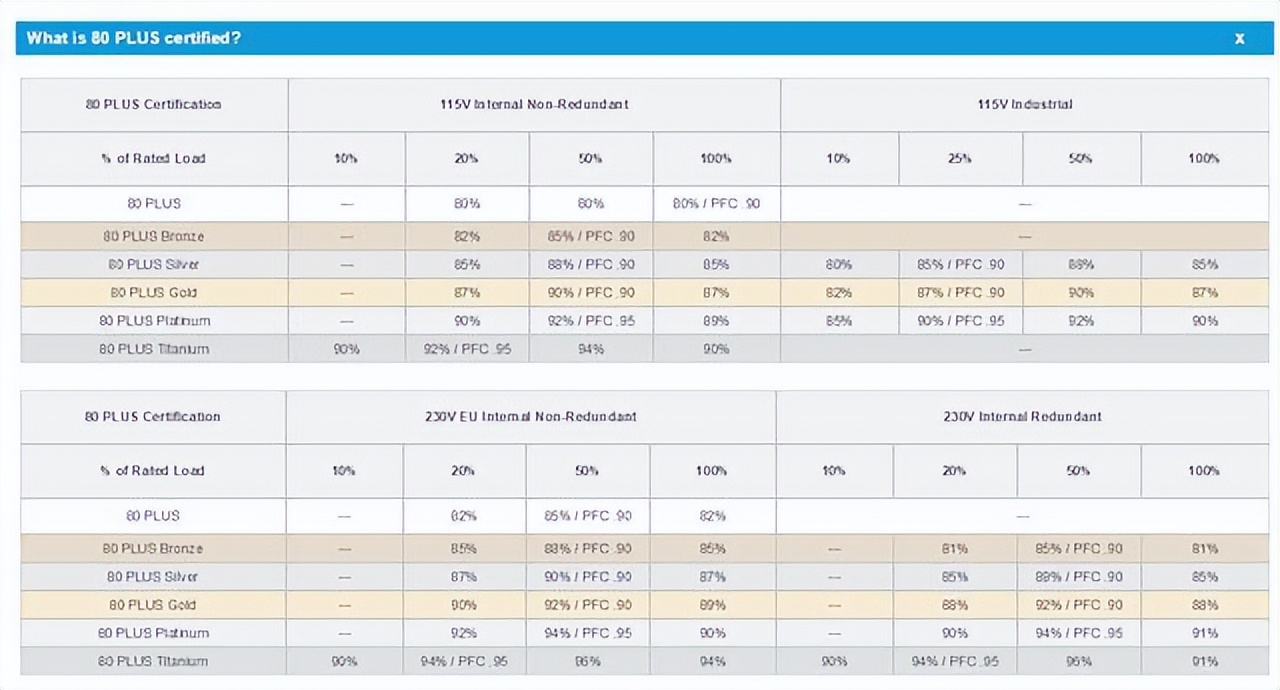

认证

▼

过了认证不一定就是好电源，好电源也不一定过了认证，但好歹是个可依据的标准。

▼

现在好一些金牌都可以达到50%下92%的效率（标准是90%），而更高级的白金和钛金也只能多2~3%，所以建议选择金牌就可以了。

▼

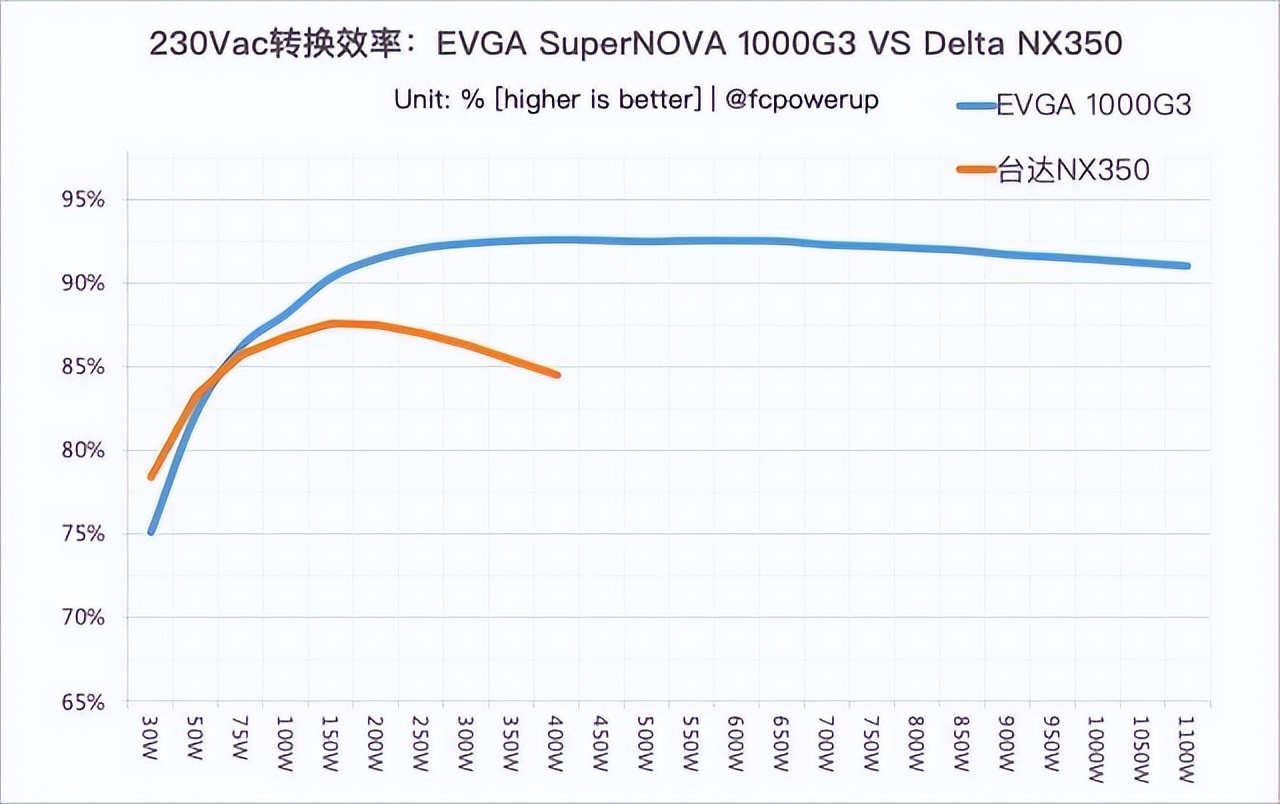

另外也不是电源瓦数越大越耗电，如果是千瓦级的金牌电源和小瓦数铜牌电源相比，反而在一定范围内的低负载有优势，因为高端电源在低负载下的效果更高。

OCP/OPP过载保护机制

电源的一些保护机制往往不被人重视，如果你是个细心的人，最好留意下你要购买的电源是否有下面的保护机制？

OCP：逐周期电流限制保护，限制最大输出电流；

OPP：过载保护，限制最大输出功率；

OVP：过压保护，限制最高输入电压bai；

OTP：温度保护，限制工作时的最高温升

ESD：静电保护，即静电释放电脑电源怎么选，避免由于静电引起芯片或者电子元件损坏；

UVLO：低压关闭，欠压锁定，限制最低入输入电压。

讲个插曲：2018年大量使用Vega显卡+海韵电源（+系列550w翻车的比较多，但也有其它品牌）的用户发生了重启现象，于是大家都认为问题出现在电源上。海韵官方给出了官方的回应，表示其研发部门在测试双卡Vega 56 时，抓到高达102A / 10ms的峰值功耗，相当于的峰值功耗。导致电源启动了保护机制导致了重启，解决办法呢？就是调高保护限值呗！

如果你还想要更进阶一步，可以看各个媒体上发布电源评测中的拓扑结构部分。

电源的拓扑结构

故事要从1884年说起，一个名叫特斯拉的年轻人带着前雇主的介绍信去找他的偶像——托马斯·爱迪生，希望他能帮助自己完成交流电系统的发明。。。。。。算了，篇幅有限就不讲这个故事了，大家有兴趣可以去查查这段有趣的历史。反正就是最后交流电被认可，取代了直流电，成了供电主流，毕竟交流电在发电和输送上的成本更优。

▼

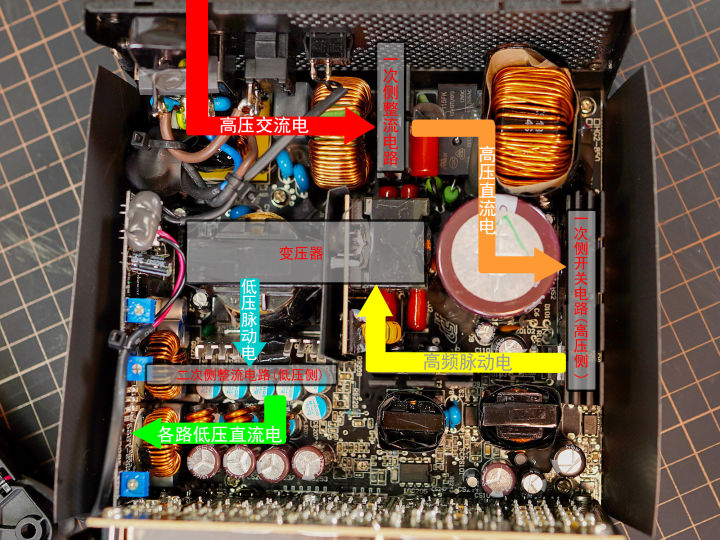

PC电源的具体工作流程如下：交流电在滤波和整流后变为直流电，接着进入开关电路把直流电转为高频脉动直流电，再送到变压器降压得到低压的脉动电，再经过整流和滤波后最终得到电脑所需的，相对纯净的低压直流电。

开关电源的典型流程

▼

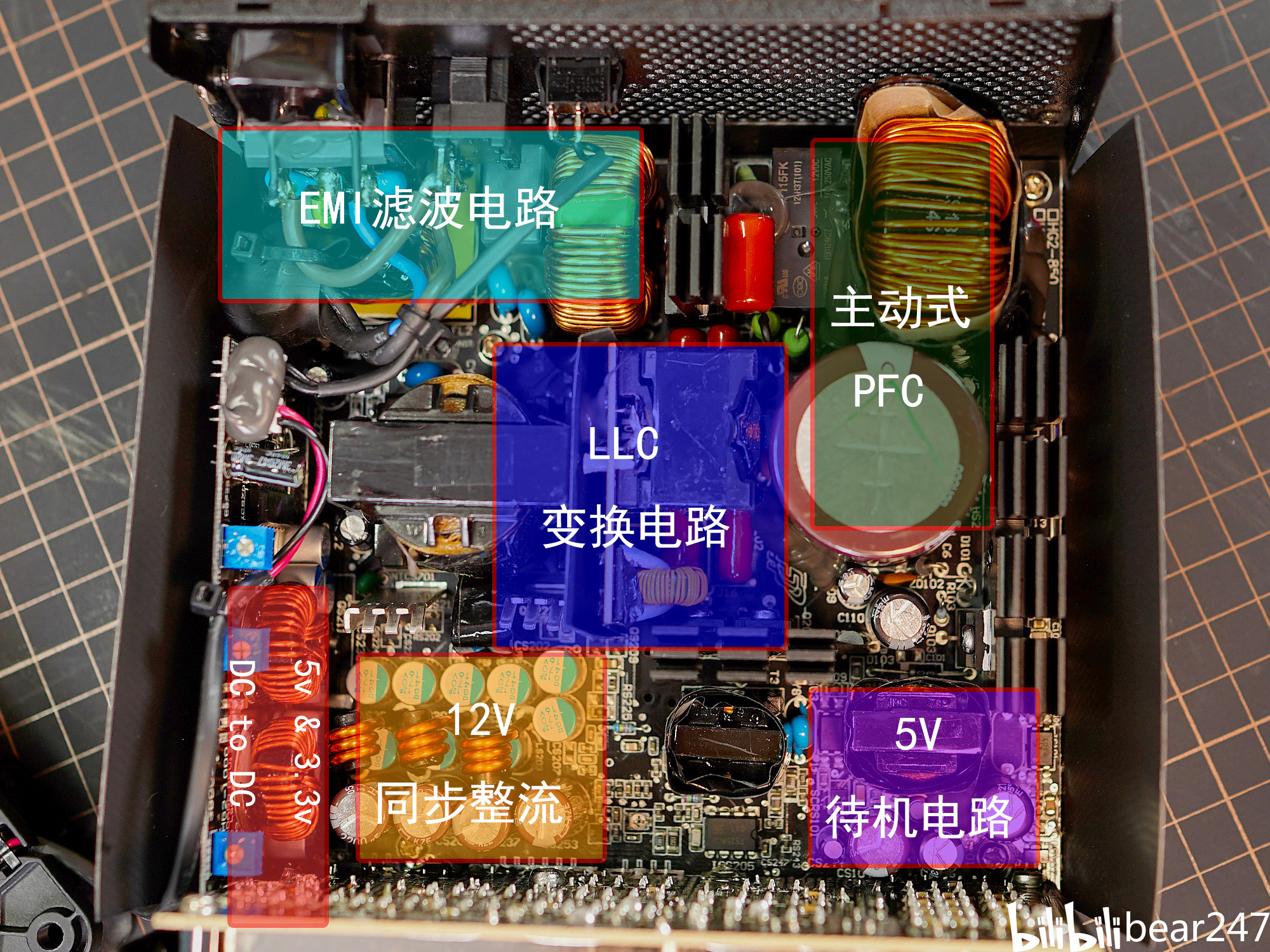

具体的滤波电路，开关电路，整流电路，变压电路，低压转换电路等等都是相对独立的电路，可以任意组合搭配，组成不一样的电源结构。当然不同的电源设计搭配，有不一样的转换效率，也会有不同的价格。比如这台全汉 G ，采用的是主动式 PFC+同步整流+LLC 谐振+DC To DC 的设计。

本人不是专业人士就不往深里讲了，因为讲不明白。

简单来说最低标准是选择主动式PFC电路的电源，当然主动式电源并不能为用户省钱，而是为国家省钱，为国家做点贡献不也应该嘛！

开关电源的拓扑具体种类是相当多，但随着多年的市场竞争，现在基本只能看到双管正激和LLC谐振拓（分半桥和全桥），双管正激是入门产品了，半桥LLC谐振现在普遍用在中高端产品上了，全桥LLC谐振的就是高端产品了。在二次侧中高端产品一般都是采用了+12v同步整流+DC to DC结构。所以通过电源采用的方案也能大致判断出定位。

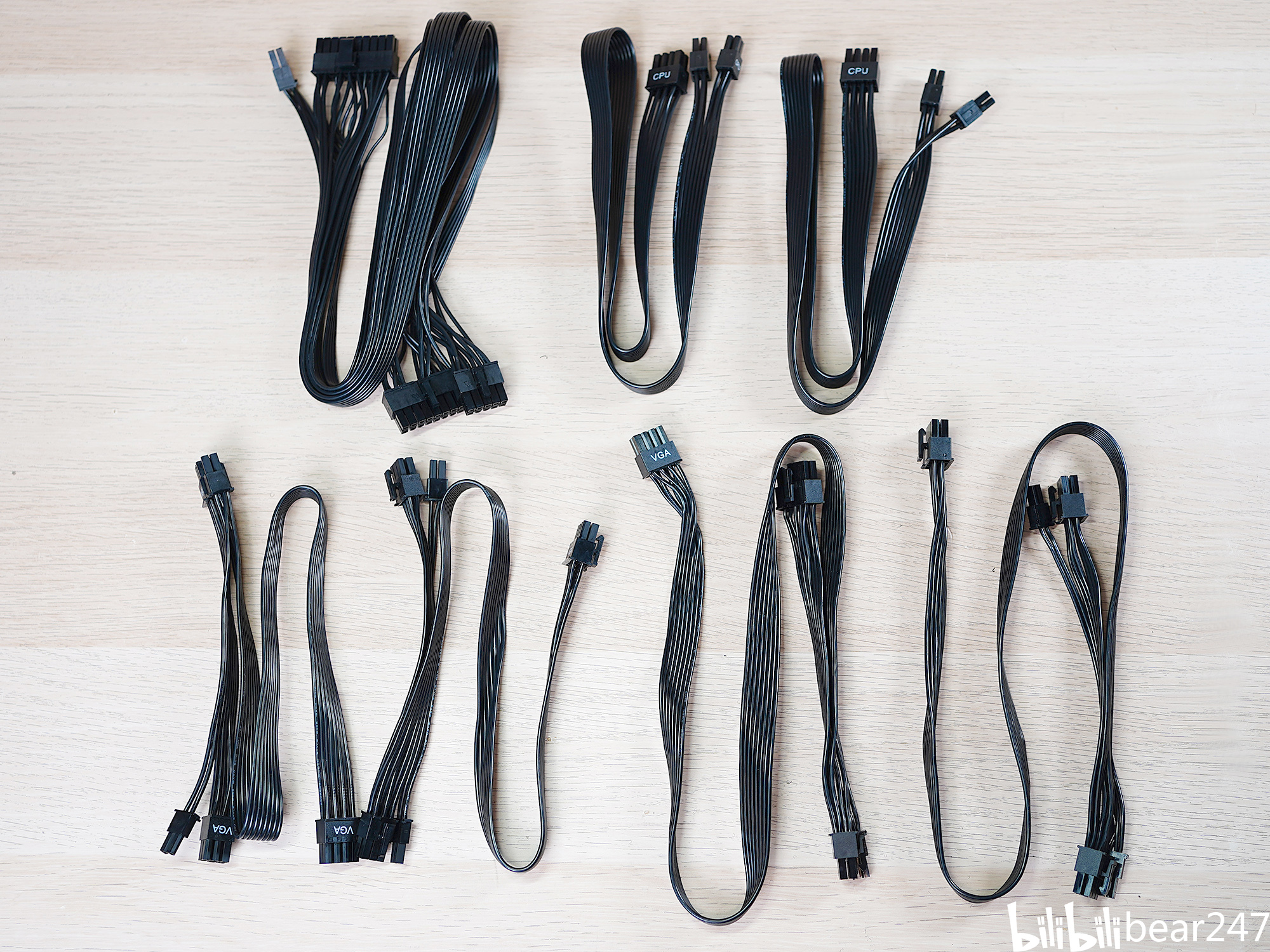

线材的选择

最后电源的线材也需注意下，现在很多电源PCI-E接口的设计都是2个接头用1组模组线，高负载时其实是1组端子在扛，而端子以及电线能承担的电流都是有限的，所以对于高功率的显卡，如果有2个8pin接口，就尽量使用2根PCI-E线供电，不要用1根线上的2个接口；如果是超公版的显卡使用了3个pin接口，同理也要尽量使用3根PCI-E线供电，这就对于电源接口和线材设计有了一定的要求。当然如果是ATX 3.0电源，这一切又将改变！

另外要注意由于现在CPU功耗也在不断提高，很多主板的CPU供电接口都是8+4或者8+8pin，而老一些的不算太大瓦数的电源（500~600w）往往只有一个8pin接口。当然如果是模组电源也可以自己去定制线材，但要注意一定要找靠谱的商家！！！

最后的最后

我写到这里，如果还是有人问推荐的电源型号，基本就算我白写了这么多字了。
